Ako na montáž štvorhranného potrubia?

Ako na montáž štvorhranného potrubia?

Montáž hranatého potrubia prebieha nasledovne. Medzi príruby jednotlivých častí potrubia, ktoré chceme spojiť, sa po celom obvode vloží polyetylénové tesnenie, štandardne s rozmerom 4x15 mm. Pre zabezpečenie požadovanej tesnosti musí mať tesniaca páska hrúbku min. 4 mm. V prípade vodotesného prevedenia je potrebné použiť butylovú tesniacu šnúru. Tesniace pásky je potrebné v rohoch vždy prekryť a dôkladne spojiť s vnútornou stranou potrubia. Po spojení jednotlivých dielov potrubia sa príruby upevnia v rohoch skrutkovým spojom (M8). Ak sú strany potrubia dlhé, alebo na dosiahnutie lepšej tesnosti, používajú sa svorky „C“. Pomocou týchto svoriek sa dotiahnu príruby v strede hrán, prípadne podľa potreby, kdekoľvek pozdĺž spoja.

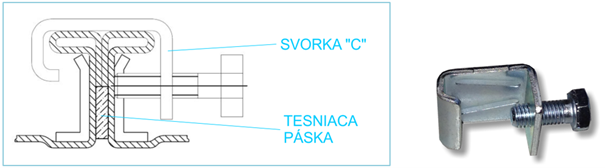

Svorka prírubová pre štvorhranné potrubie

Voľba počtu svoriek podľa parametrov potrubia: KATALÓG VÝROBKOV - kapitola č. 1.3.1  "Technické parametre".

Ďalší možný avšak podstatne menej používaný spôsob spájania hranatého potrubia je zasúvací profil, ktorý je podobný ako pri kruhovom potrubí. Využívajú sa vnútorné spojky z plechu hrúbky 2 mm, ktoré sú pevne pribodované ku jednému koncu potrubia. Druhý koniec potrubia je voľný. Potrubie sa spája zasúvaním jednotlivých dielov do seba a spájaním pomocou samorezných skrutiek (resp. nitov) a hliníkovej pásky.
